SmartSolo智能地震检波器,其地震数据的时间同步是依靠内置的GPS模块进行授时,在GPS信号良好的情况下,在几万道的系统中其时间同步误差一般小于10us,这在多个数万道的三维地震勘探项目中得到验证。
地震方法在城市环境工程施工中得到广泛应用,例如在城市进行三维地震勘探、在隧道施工等。在无GPS信号的情况下如何使用SmartSolo智能地震检波器进行地震数据采集,如何保障各道数据之间的时间同步呢?今天给大家带来如下解决方法。
解决方案一:GPS信号放大转接方法

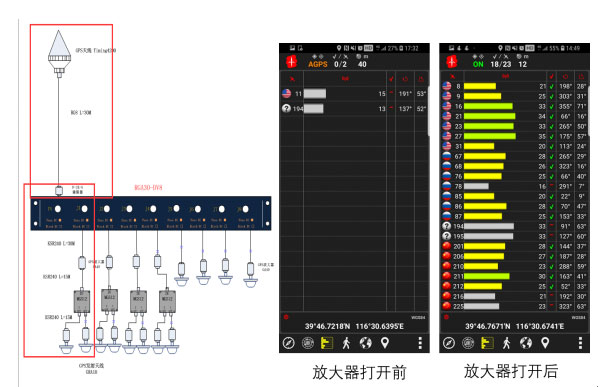

通过接入外部的GPS接收天线信号,并通过主机将信号1分为8个通道,再经过信号放大器,将信号放大,最终通过GPS发射天线,将外部GPS信号发射出去,达到GPS信号覆盖无信号区域的目的。

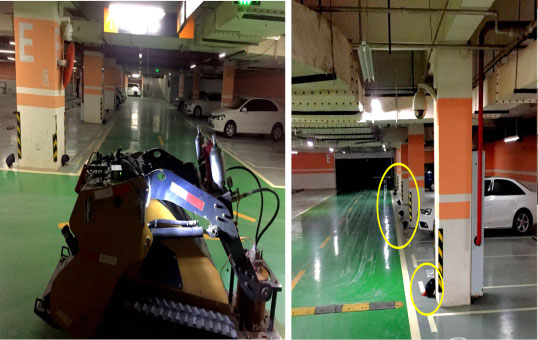

SmartSolo在20万平方米的地下车库进行三维主动源地震施工,利用该方案取得良好效果。
地下车库三维主动源施工
解决方案二:晶振时间同步
在户外无遮挡区域打开所有要使用的SmartSolo智能地震检波器,进行卫星授时同步,在同步完成后移到室内或隧道内进行数据采集,依靠内部晶振授时。依据采样定律,时钟漂移不超过采样间隔的1/2时,认为采集到的数据样点时间相同。
通过我们室内无GPS环境的测试,得到以下结果:
GPS失锁时长:6小时 | 24小时
最大漂移量:356.846us | 566us
环境温度变化:±1℃ | ±1℃
通过以上测试,SmartSolo智能地震检波器可以在无GPS信号的情况下,时钟漂移量维持在一定范围内,可以根据采样率设置情况,选择合适的工作时长。避免出现工作时间过长,导致时钟漂移超出预期。另外,如果环境温度变化较大,对晶振的工作情况有影响,可能会加大时间的漂移量。
结语
以上两种解决方法,在一定情况下可以解决需要在无GPS情况下使用SmartSolo智能地震检波器进行地震采集的需求。SmartSolo为勘探事业带来高可靠保障的同时,也致力于为用户打造更多的应用场景,让复杂环境勘探拥有更多可能。
