应用于岩溶地区检测的微震方法案例
最近,在一个准备铺设供水管道的地区,在钻探过程中发现了一个岩溶洞穴。

最近,在一个准备铺设供水管道的地区,在钻探过程中发现了一个岩溶洞穴。

为了降低施工风险,提前发现地下岩溶分布,地球物理承包商在进行地球物理调查时采用了各种方法。

在此期间,SmartSolo 协助地球物理承包商进行了微震法测试和高密度电法测试。

(测线在砾石和土壤表面的区域)

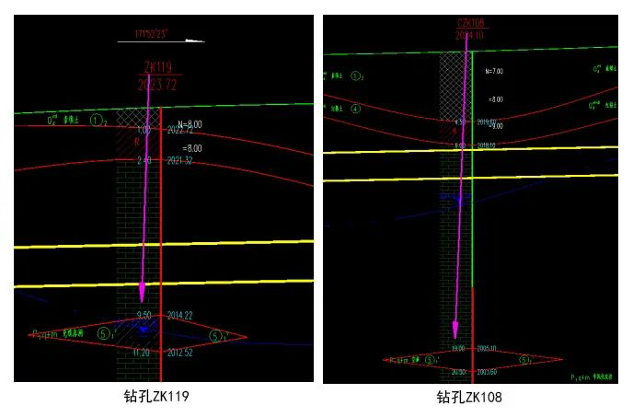

管道将穿过的测量面区域被砾石和土壤覆盖。选择现有的两个钻孔ZK119和ZK108的测试位置。

ZK119在第112米处发现了一个填充型岩溶洞穴,深度为9.5米。

ZK108在第155米处发现了一个空洞型岩溶洞,深度为19米。

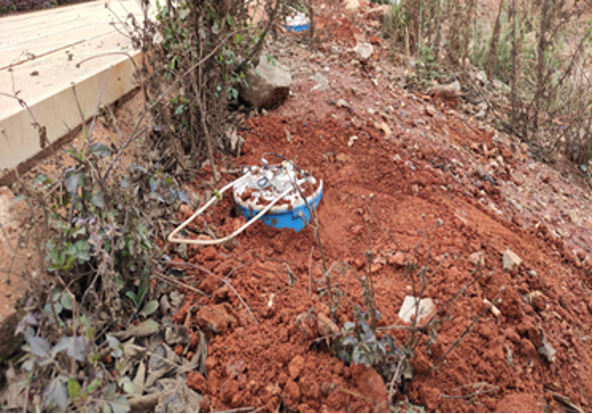

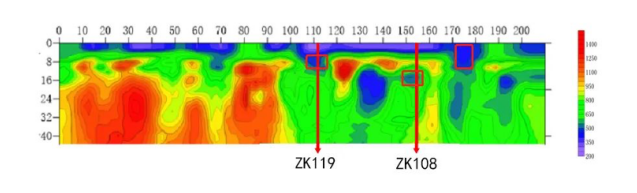

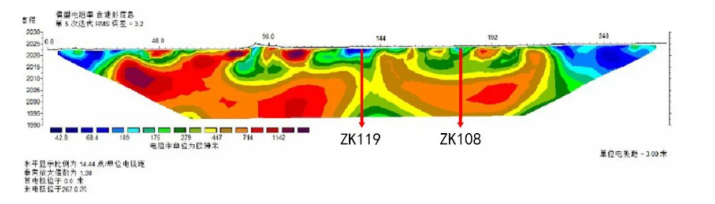

本次微震法试验使用了20个SmartSolo IGU-BD3C-5三组份地震传感器,利用线性阵列,传感器间隔2米,试验线长约210米。高密度电气测线的点间隔为3米。两条测线重叠在一起。(微动横波速度剖面图)(高密度电剖面图)。

从这个实验中,我们得到了以下初步认识。

1. ZK119和ZK108所揭示的岩溶洞的位置和埋藏深度与微动横波速度剖面相吻合;在测线上第176米处的地表可见垂直岩溶洞,微动横波速度剖面显示出相同的特征。垂直裂缝的发展深度约为8.0米(对管道有很大影响)。

2. 在这个测试中,微动横波速度剖面的结果比钻孔数据显示出更好的一致性。它能更直观地反映岩溶的分布和垂直发展,可以进行定量或半定量的解释。高密度电法适用于定量,一般反映地下岩溶的发育情况。

3. 微动电法可以有效地反映某些地区的岩溶分布情况,可以弥补工程中钻头间距过大和单孔观测的缺点,对后期顶管工作有很好的指导作用。
